Dây chuyền công nghệ

Sơ đồ dây chuyền công nghệ xử lý nước thải nhà máy lắp ráp linh kiện điện & điện tử

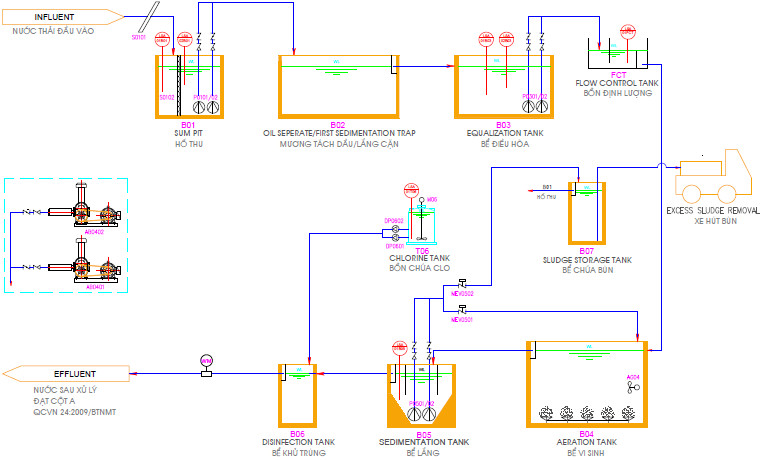

Sơ đồ dây chuyền công nghệ xử lý nước thải nhà máy lắp ráp linh kiện điện & điện tử (MODEL: EEC.C-01)

NGUYÊN LÝ HOẠT ĐỘNG:


Nước thải nhà máy lắp ráp linh kiện & điện tử phát sinh từ các nguồn sau:

    • Nước thải từ quá trình sản xuất linh kiện điện tử thường chứa nhiều tạp chất, kim loại và thành phần chất hữu cơ, lơ lững và hòa tan…
    • Nước thải sinh hoạt phát sinh chủ yếu từ nhà vệ sinh và bếp ăn. Nước thải sinh hoạt có các chất hữu cơ, vi khuẩn…gây ô nhiễm.

Các nguồn phát sinh này sẽ được thu gom lại chảy theo các đường ống qua song chắn rác (S0101) nhờ vào trọng lực. Song chắn rác thô này có tác dụng loại bỏ các tạp vật kích thước lớn cuốn theo nước, chủ yếu là vải vụn, gỗ, giấy báo, bao nylon …nhằm bảo vệ cho các bơm, van và đường ống phía sau. Định kỳ rác thải này được lấy lên và được vận chuyển đến hố rác tập trung, vận chuyển đến bãi chôn lấp, rác được tập trung sau đó bàn giao cho dịch vụ môi trường KCN, ban quản lý khu công nghiệp có nhiệm vụ vận chuyển rác, bùn đến nơi xử lý phù hợp.



Tại hố thu (B01), tấm lọc rác tinh (S0102) được lắp đặt nhằm giữ lại các rác thải có kích cỡ nhỏ hơn để hạn chế tối đa rác thải theo vào ngăn bơm, tăng cường khả năng bảo vệ bơm. Lượng rác tinh này được vớt lên định kỳ để duy trì tác dụng của tấm lọc rác. Nước thải sau đó được bơm lên mương tách dầu/lắng cặn (B02) bởi 1 trong 2 bơm P01.01 & P01.02 (1 bơm chạy, 1 bơm dự phòng và hoạt động luân phiên).



Tại mương tách dầu/lắng cặn (B02), với cấu tạo chuyên biệt,  nước thải bị phân tách làm 3 lớp:

    • Lớp nhẹ nổi trên bề mặt bao gồm: rác, váng xốp…
    • Lớp trung gian ở giữa mà thành phần chính là nước thải tương đối đồng nhất.
    • Lớp cặn lắng dưới đáy bao gồm: bùn, đất, cát…

Lớp nhẹ nổi lên trên cũng như lớp cặn lắng dưới đáy sẽ được hút bỏ định kỳ bằng xe bồn chuyên dụng. Còn lớp ở giữa sẽ chảy tự nhiên nhờ trọng lực sang bể điều hòa (B03).



Tại bể điều hòa (B03) nước thải được trộn lẫn, làm đồng đều các thành phần (BOD, COD, pH, N, P, Nhiệt độ…) cũng như ổn định lưu lượng. Do tính chất nước thải thay đổi theo từng giờ sản xuất và tùy vào tính chất nước thải của từng công đoạn nên bể điều hòa rất cần thiết trong việc điều hòa nồng độ và lưu lượng nước thải, làm giảm kích thước và tạo chế độ làm việc ổn định liên tục cho các công trình phía sau, tránh sự cố quá tải. Ngoài ra bể điều hòa còn có mục đích là giảm bớt sự dao động hàm lượng các chất bẩn trong nước thải, làm giảm và ngăn cản lượng nước thải có nồng độ các chất độc hại cao đi trực tiếp vào các công trình xử lý sinh học.



Từ bể điều hòa nước thải sẽ được bơm lên bồn định lượng bởi 2 bơm P03.01 & P03.02, rồi sau đó nước thải sẽ tự chảy xuống bể vi sinh.

Tại bể sinh học sẽ thực hiện quá trình phân hủy hiếu khí các chất hữu cơ có khả năng phân hủy sinh học ở dạng hòa tan và dạng lơ lửng. Trong bể sinh học được cấp khí và khuấy trộn nhằm tăng hàm lượng oxy hòa tan và quá trình oxy hóa các chất hữu cơ trong nước thải. Nước thải sau khi qua bể vi sinh được dẫn đến bể lắng để loại bỏ bùn hoạt tính. Một phần bùn được tuần hoàn trở lại bể vi sinh để duy trì ổn định mật độ vi sinh vật, phần bùn còn lại được bơm về bể chứa bùn.



Tại bể khử trùng nước sau khi xử lý vi sinh vẫn còn chứa một hàm lượng vi khuẩn nhất định sẽ được hòa trộn với dung dịch nước chlorine (nồng độ 6-9 ppm) và lưu trong thời gian 30 phút để khử trùng (chủ yếu là vi khuẩn đường ruột coliform). Cuối cùng nước thải đã xử lý sẽ chảy ra hệ thống thoát nước chung của khu vực hoặc tập trung vào bể chứa để tái sử dụng (tưới cây, rửa đường, nuôi cá…).



Bùn vi sinh dư được bơm ra từ bể khử trùng và tập trung lại bể chứa bùn. Tại đây cùng với thời gian, bùn vi sinh sẽ bị phân hủy thành nước dơ & xác bùn. Nước dơ sẽ được xử lý theo chu trình, còn xác bùn cùng với các cặn lắng khác sẽ được hút bỏ bằng xe bồn chuyên dụng, định kỳ khoảng 6 tháng 1 lần.
